CLINA毛细管空调辐射末端

建筑内气候环境控制的新方式

随着时代的进步与人类对舒适度的追求,现代建筑中的气候环境控制必须符合严格的要求。辐射作为除了热传导和对流之外的第三种热量传递方式,使室内环境满足标准的同时提供最高的热舒适性。


辐射系统的运行原理





制冷时显热通过辐射的形式
从人体传播到房间的内表面
供热时,房间的表面温度要高于人体的温度,
热量反过来从房间表面向人体传播



Clina毛细管仿生系统——毛细管的想法来源于自然

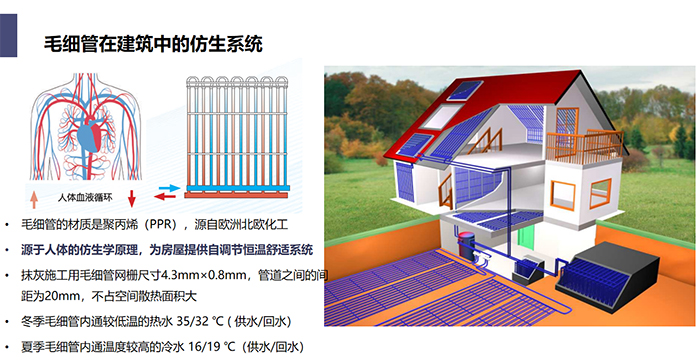

图为部分人体血液循环(左图)与Clina毛细管的对照图,毛细管网栅尺寸4.3mm×0.8mm和3.4mm×0.55mm(外径×管壁厚度),管道之间的间距为20mm,流速0.05m/s到0.2m/s。就如同人体的血液循环系统,通过水在极细的毛细管内流动来进行能量交换,为房间供暖或制冷。是一种高效、节能、环保的温度调控方式。Clina毛细管系统以自然的方式为室内环境提供解决方案,以水作为载冷剂,可以安装在室内覆盖物表面下,因此提供了一种舒适的吊顶、墙面或地板的温度控制系统。


Clina毛细管的材料优质环保

毛细管的材质是聚丙烯(PP),具有高弹性,高载重力,低重量(比等效铜管轻9倍)等性能特点。聚丙烯是完全可回收的材料,“材料足迹”对环境友好。聚丙烯毛细管施工操作简易安全,适合切割与焊接。并且使用寿命周期长,在标准工作状态下至少可以50年保持持续运作。




对比制造PP管和铜管过程中对环境造成的负荷值

材料空气土壤
100 %100 %100 %
PP10 %30 %15 %

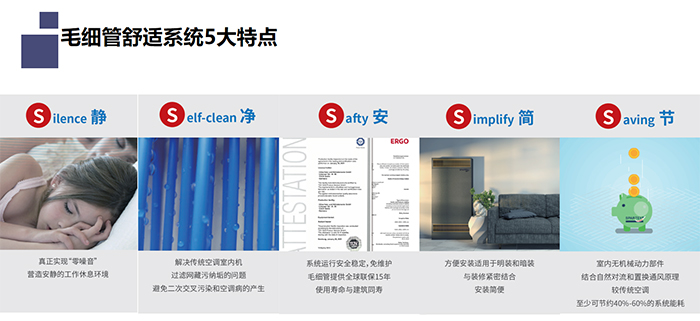

辐射系统的高舒适性

● 无气流,无明显吹风感

● 安静无噪音

● 室内温度分布均匀,人头和脚温差几乎相当

● 搭配除湿新风,保证室内空气含氧量

● 无扬尘无细菌滋生

● 无健康损害和风险(避免“建筑综合症”)

● 温湿度独立控制

● 通过与小的机械空调系统结合,配合最低的新风换气量和湿度控制就可以达到完美的室内舒适度

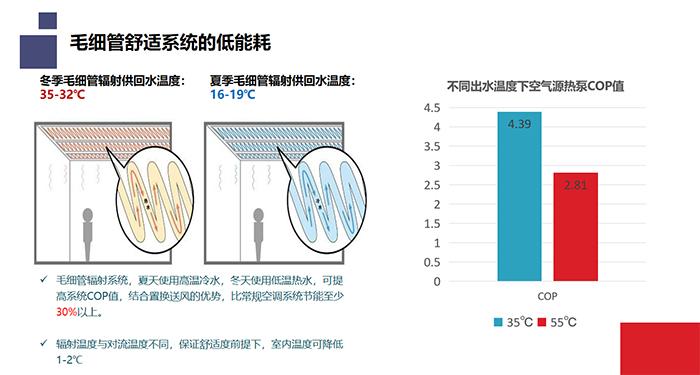

毛细管辐射空调的节能性

采用毛细管辐射供暖时,人体感知温度大于室内空气温度,可降低设计温度;冬季毛细管供回水温度35-30℃,远低于常规地暖(40-45℃)、暖气片(65℃)的水温要求,大大提高了主机的COP值。

采用毛细管辐射制冷时,人体感知温度小于室内空气温度;夏季毛细管供回水温度16-18℃,高温水制冷提高主机的COP值,降低运行能耗。比常规空调节能至少30%以上。

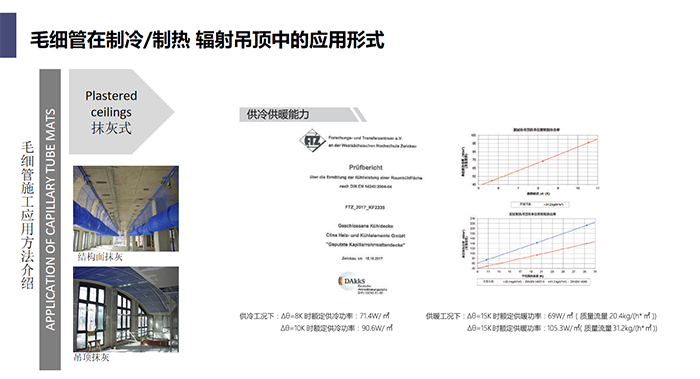

CLINA毛细管的工程应用形式

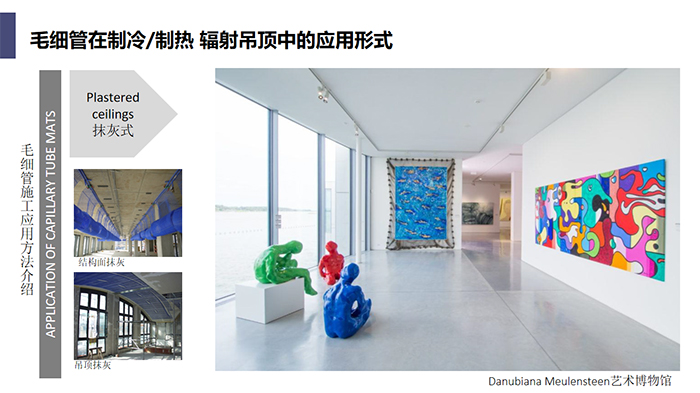

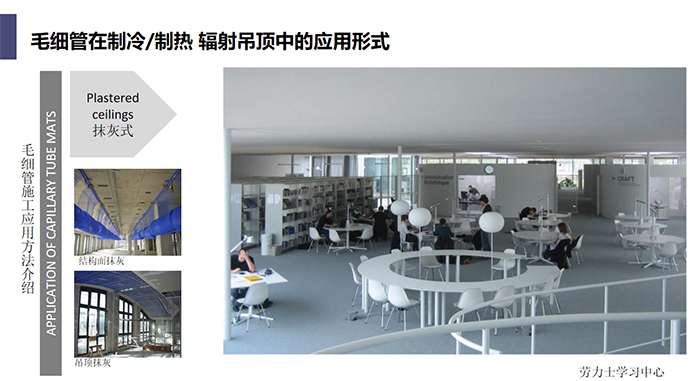

(在原始混凝土下的抹灰吊顶)(石膏板下的抹灰吊顶)



金属板集成吊顶




石膏板集成吊顶




地暖




带除湿功能的重力柜




下载链接:毛细管仿生系统
